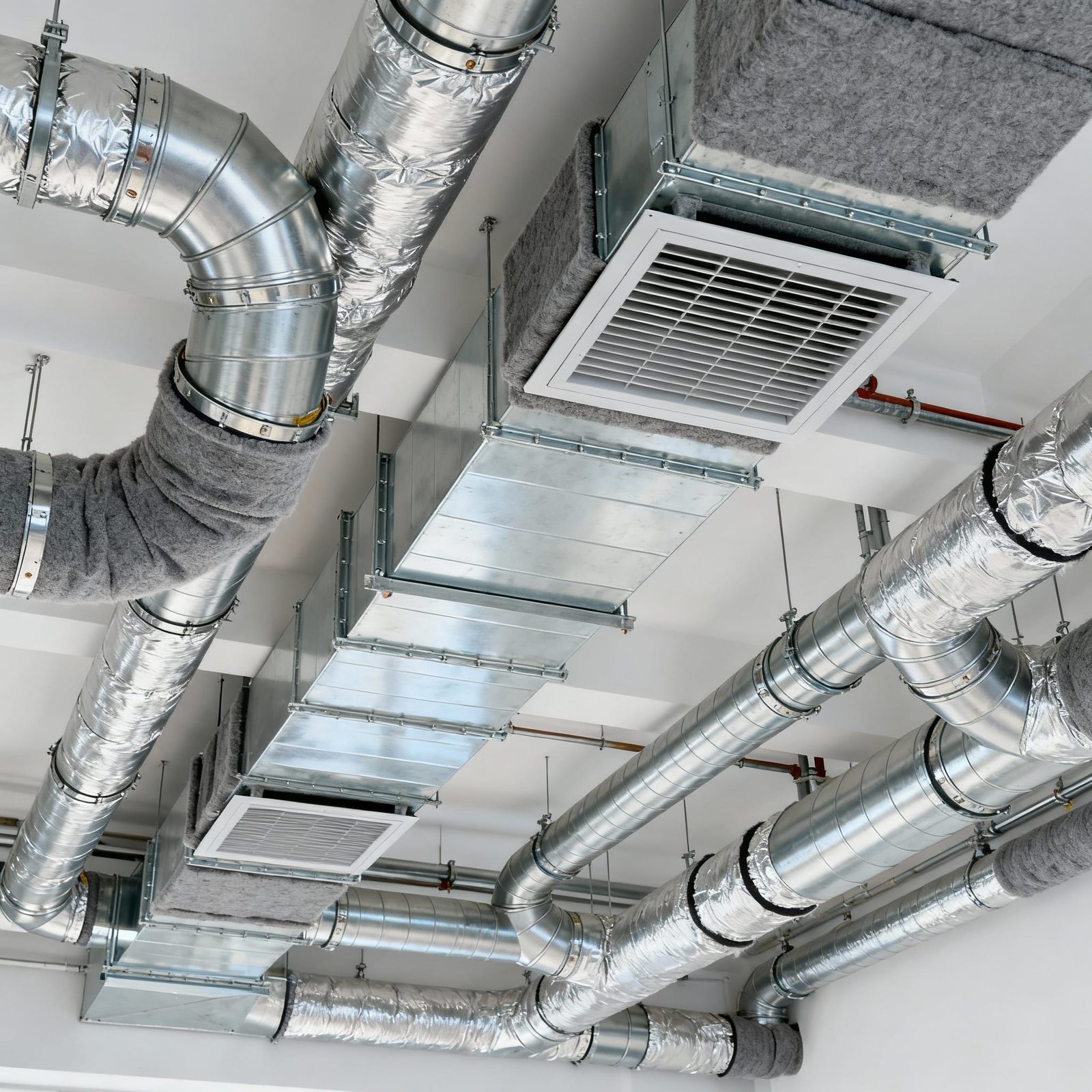

شبكة دكتات تكييف من صاج مجلفن مع دكت حلزوني وصندوق بلينم وجريل توزيع هواء

ما هو الدكت؟ ولماذا هو قلب منظومة الهواء

الدكت (Duct) هو شبكة القنوات التي تنقل هواء التكييف (تغذية/راجع/هواء نقي/سحب) بين وحدات التكييف والفراغات.
جودة تصميم الدكت وتنفيذه تؤثر مباشرة في استهلاك الطاقة، والضوضاء، والراحة الحرارية، وIAQ.
يتحدد الأداء عبر ثلاثة محاور: التصريف الهوائي CFM، والضغط الإستاتيكي ESP، والسرعات المسموحة.

أشكال الدكت الشائعة: مستطيل، دائري، وفلات-أوفال؛ ويُختار الشكل وفق المساحات المتاحة، الفقد في الضغط، والضوضاء والتكلفة.

معايير تصنيع وتركيب الدكت: SMACNA وDW/144

  • SMACNA HVAC Duct Construction Standard: سماكات الصاج، التدعيم، الوصلات، التصنيف حسب الضغط والسرعة، Leakage Class.
  • DW/144 (BESA): مواصفة بريطانية معتمدة على نطاق واسع لتصنيع وتركيب دكت الصفائح المعدنية.

الالتزام بهذه المعايير يحسن إحكام الفواصل، يقلل التسريب، ويضمن سلامة ميكانيكية مع ضجيج واهتزاز أقل.
راجع الموارد: SMACNA Technical،
BESA DW/144.

المواد والأشكال: مجلفن/ألمنيوم/ستانلس، مستطيل/دائري/فلات-أوفال

  • الدكت المجلفن (GI): الأكثر انتشارًا؛ توازن جيّد بين التكلفة والمتانة.
  • ألمنيوم: وزن أخف، مقاومة تآكل عالية، ولكنه أعلى تكلفة.
  • ستانلس: لتطبيقات خاصة (رطوبة/كيميائيات)، تكلفة أعلى.
  • Duct Board (فيبرجلاس): عزل مدمج، مناسب لسرعات وضغوط محدودة، يتطلب تنفيذًا دقيقًا للحواف.
  • Flexible Duct: للاستخدامات القصيرة النهائية؛ يُفضل عدم الإطالة لتجنب الفقد والضوضاء.

تصميم شبكة الدكت: CFM، السرعات، وESP

يبدأ التصميم بتوزيع CFM على الفراغات ثم تحديد السرعات المقبولة (مغذيات/مجمعات/مخارج)
للوصول إلى ESP ضمن قدرة المروحة. تُحسب الفواقد (احتكاك + ملحقات) ويُختار مقطع الدكت لتحقيق سرعة وضغط مناسبين مع تقليل الضوضاء.

  • تجنّب الانعطافات الحادة واستخدم Turning Vanes داخل الأكواع الكبيرة.
  • قلّل عدد الوصلات غير الضرورية وحسّن Sealing لمنع التسريب.
  • ضع Access Doors للصيانة عند الفلاتر والملحقات ومستشعرات الضغط.

العزل الحراري والصوتي للدكت

العزل الحراري يمنع فقد/اكتساب الحرارة ويحدّ من التكاثف، بينما العزل الصوتي يخفّض الضجيج.
اختر السماكة والكثافة وفق درجة حرارة الهواء، موقع الدكت (خارجي/داخلي)، ومتطلبات الضوضاء.

  • أغلق الفواصل بإحكام، عالج الجسور الحرارية عند التعليقات والوصلات.
  • استخدم أغلفة خارجية مقاومة للعوامل الجوية للدكت الخارجي.

ملحقات الدكت الأساسية

  • Volume Dampers لتوازن التدفق، وVAV Boxes للتحكم بالمناطق.
  • Fire/Smoke Dampers وفق متطلبات الحريق والدخان.
  • Turning Vanes لتحسين الجريان داخل الأكواع.
  • Access Doors للصيانة والمعاينة.
  • أكمام مرنة ومانعات اهتزاز عند اتصال المعدات.

التعليق والدعامات (Hangers & Supports)

اختيار نوع التعليق والمسافات بين Hangers يؤثر على هبوط الدكت والاهتزاز.
اتبع الجداول القياسية لنوع المقطع والحِمل والمسافة، وأضِف تقويات في المقاطع الكبيرة والسرعات العالية.

اختبارات الدكت والاستلام: Duct Leakage / Pressure Test وTAB

  • Duct Leakage Test: تحديد المنطقة، سدّ المخارج، رفع الضغط إلى قيمة الاختبار، قياس معدل التسريب، مقارنةً بفئة التسريب (Leakage Class).
  • Pressure Test: التحقق من تحمل الضغط التصميمي ووصلات الدكت.
  • TAB (Testing, Adjusting, Balancing): معايرة المخارج لتحقيق CFM التصميمي وخفض الضوضاء.
  • Commissioning: توثيق القياسات والتسليم As-Built وتدريب فريق التشغيل.

التهوية وIAQ: إشارة إلى ASHRAE 62.1

تحدد ASHRAE 62.1 الحدود الدنيا للهواء الخارجي ومعدلات العادم لفئات الإشغال المختلفة.
ضبط نسب الهواء النقي عبر Economizer أو جداول تحكم يقلل الاستهلاك ويحسن IAQ.
راجع: ASHRAE Standards.

لمحة عن المتطلبات المحلية (Saudi Building Code)

تُشير أقسام الميكانيكا بـ SBC إلى اشتراطات مسارات الدكت، Fire/Smoke Dampers، غرف الخدمات، ومخارج الدخان.
ننصح بمراجعة النسخة الأحدث من الكود وتحديثات البلدية/الدفاع المدني قبل التنفيذ.

أخطاء شائعة في الدكت وكيف نتجنبها

  • زوايا حادة دون Turning Vanes → فقد ضغط أعلى وضوضاء.
  • إطالة Flexible Duct أكثر من اللازم → هبوط وضوضاء.
  • غياب Access Doors → صيانة أصعب وتكاليف أعلى.
  • تعليقات متباعدة أو غير مناسبة → هبوط وتشقق العزل.
  • عزل غير محكم أو جذور حرارية عند الحوامل → تكاثف وفقد حراري.

FAQ — أسئلة شائعة عن الدكت

ما الفرق بين الدكت الدائري والمستطيل؟ الدائري أقل فقدًا وأهدأ عادةً، المستطيل مرن معماريًا. الاختيار مرتبط بالمساحة والسرعات والتكلفة.

متى يُستخدم Flexible Duct؟ وما الحد الأقصى لطوله؟ للمقاطع القصيرة النهائية فقط، ويفضل الحد من الطول والانحناءات لتقليل الفقد.

ما هي Leakage Class؟ تصنيف يحدد حد التسريب المسموح به عند ضغط اختبار محدد وفق المعايير (SMACNA/DW/144).

ما سماكة الصاج المناسبة؟ تُحدد حسب الأبعاد وتصنيف الضغط/السرعة طبقًا للجداول القياسية.
