Rooftop Package أم DX/AHU؟ كيف تختار نظام التكييف المركزي للمشروع؟

أولًا: ما هو Rooftop Package Unit؟

الـRooftop Package هو جهاز تكييف مجمع داخل وحدة واحدة مقاومة للعوامل الخارجية، ويُركب غالبًا على السطح أو في مساحة خارجية مناسبة.

تحتوي الوحدة — بحسب الطراز والتكوين — على مكونات مثل الضاغط، المكثف، ملف التبريد، مروحة التغذية، الفلاتر، وقسم خلط أو هواء خارجي حسب التجهيز. بعد معالجة الهواء داخل الوحدة، يتم توصيله إلى المبنى عن طريق supply/return ductwork.

الميزة المعمارية الأساسية هنا هي أن جزءًا كبيرًا من المعدات يكون مجمعًا خارج الفراغات الداخلية.

وما المقصود هنا بـDX/AHU؟

في هذا المقال نقصد Split DX system يتكون عادة من:

1. Outdoor Condensing Unit يحتوي الضاغط والمكثف ومكونات دائرة التبريد الخارجية.
2. Indoor AHU تحتوي DX cooling coil والمروحة والفلاتر وأقسام معالجة الهواء المطلوبة.
3. مواسير refrigerant تربط الوحدتين.
4. شبكة دكت توزع الهواء من الـAHU إلى المناطق.

هذا الفصل بين مصدر التبريد ووحدة معالجة الهواء يعطي المصمم مرونة مختلفة عن الـpackaged rooftop.

هل كل AHU نظام DX؟

لا. الـAHU هي وحدة معالجة هواء وليست تعريفًا لمصدر التبريد. يمكن أن تحتوي على DX coil أو chilled-water coil أو تكوينات أخرى حسب النظام. لذلك يجب قراءة المواصفة الفعلية للمشروع بدل اعتبار كلمة AHU مرادفًا مباشرًا لنظام DX.

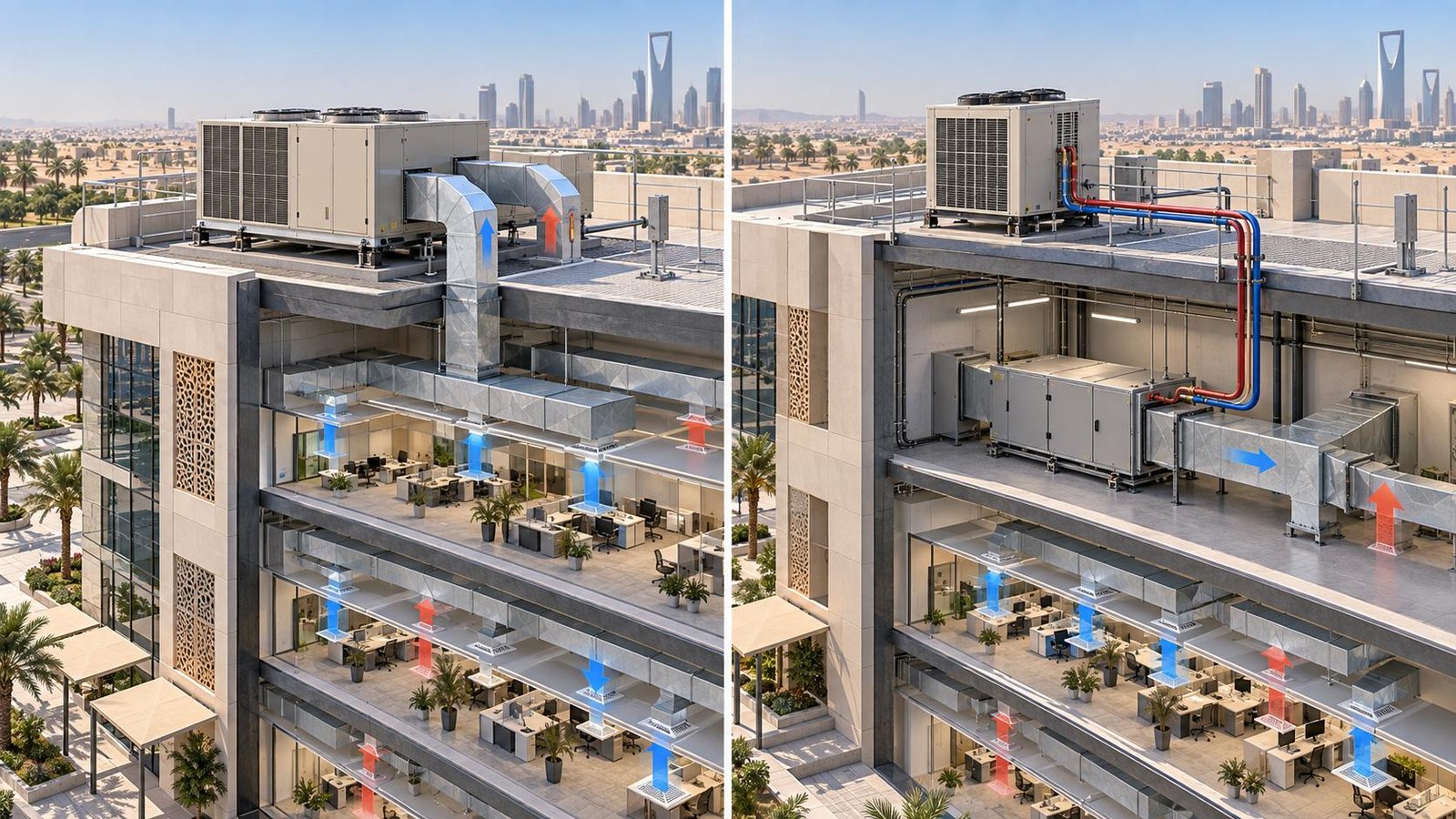

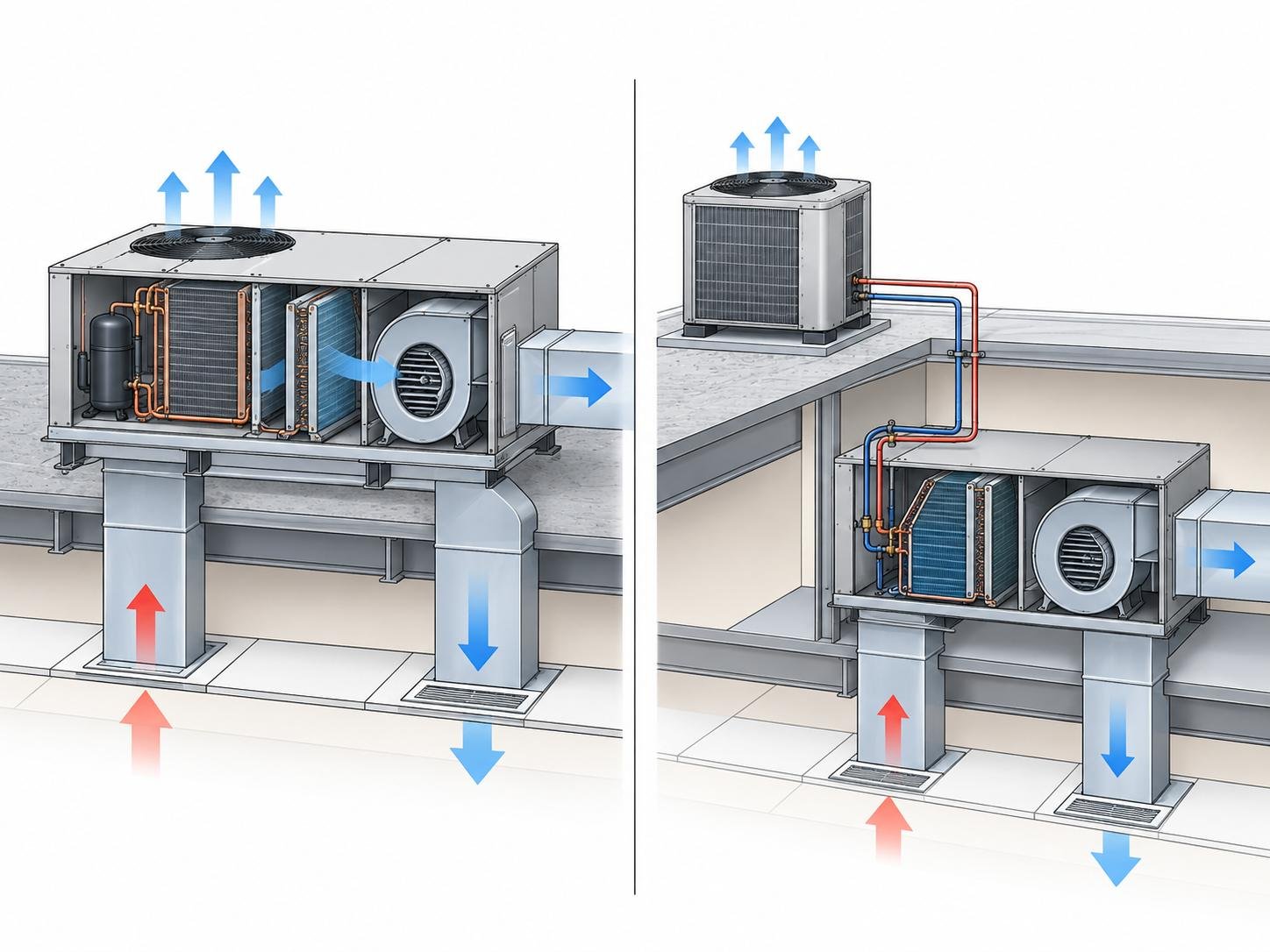

الفرق العملي بين النظامين

Rooftop Package

المكونات الرئيسية مجمعة في وحدة خارجية واحدة، ويتركز التنسيق بدرجة كبيرة حول موقع الوحدة على السطح، فتحات supply وreturn، شبكة الدكت، الكهرباء والتحكم، تصريف التكثيف، والهواء الخارجي حسب التجهيز.

Split DX + AHU

دائرة التبريد ومكونات معالجة الهواء موزعة بين معدات منفصلة، ولذلك يضاف إلى التنسيق موقع الـAHU، موقع الـcondensing unit، refrigerant piping، فروق الارتفاع والمسافات المسموح بها، access داخلي أو في غرف الخدمات، ومسارات الدكت من موقع الـAHU.

متى يكون Rooftop Package مرشحًا قويًا؟

عندما يسمح السطح بوضع المعدات بوضوح

إذا كان هناك سطح مناسب إنشائيًا وخدميًا، يمكن أن يجمع الـrooftop معظم المعدات خارج المساحات الداخلية. لكن يجب التحقق من الأحمال الإنشائية، مواقع القواعد، الوصول للصيانة، مسار الرفع والاستبدال مستقبلًا، المسافات المطلوبة حول الوحدة، وتأثير الضوضاء والاهتزاز.

عندما تكون المناطق المخدومة متقاربة أو ذات تشغيل متشابه

يكون Rooftop Package عمليًا في كثير من المساحات التجارية ذات المناطق الكبيرة نسبيًا وجداول التشغيل المتشابهة. أما إذا كان المبنى يحتوي عددًا كبيرًا من المناطق الصغيرة ذات جداول مختلفة جدًا، فيجب دراسة zoning وطريقة التحكم بعناية.

عندما تريد تقليل المعدات الميكانيكية داخل المبنى

لأن الجهاز نفسه خارجي، يمكن تقليل الحاجة إلى غرفة AHU داخلية كبيرة في بعض المشاريع. لكن هذا لا يلغي مساحة الدكت والـshafts ومتطلبات fire/smoke والتنسيق مع الخدمات.

متى يكون Split DX + AHU مرشحًا قويًا؟

عندما تحتاج مرونة أكبر في وحدة معالجة الهواء

فصل الـAHU عن الـcondensing unit يسمح باختيار air-side configuration بما يخدم متطلبات المشروع، مثل filter stages، mixing sections، fresh-air arrangements، fan options، coil arrangements، access sections والcontrols.

عندما لا يكون موقع Rooftop مناسبًا

قد تكون الوحدة المجمعة على السطح غير مناسبة بسبب قيود إنشائية أو المساحة أو الوصول أو الشكل المعماري أو مسارات الدكت. في هذه الحالات، فصل المعدات قد يعطي خيارات أفضل.

عندما تريد وضع الـAHU قريبًا من شبكة الهواء التي تخدمها

موقع الـAHU يمكن اختياره لخدمة zoning أو توزيع الدكت بطريقة مختلفة عن وضع الجهاز كاملًا على السطح، بشرط أن تبقى دائرة الـDX ضمن حدود الطراز المختار.

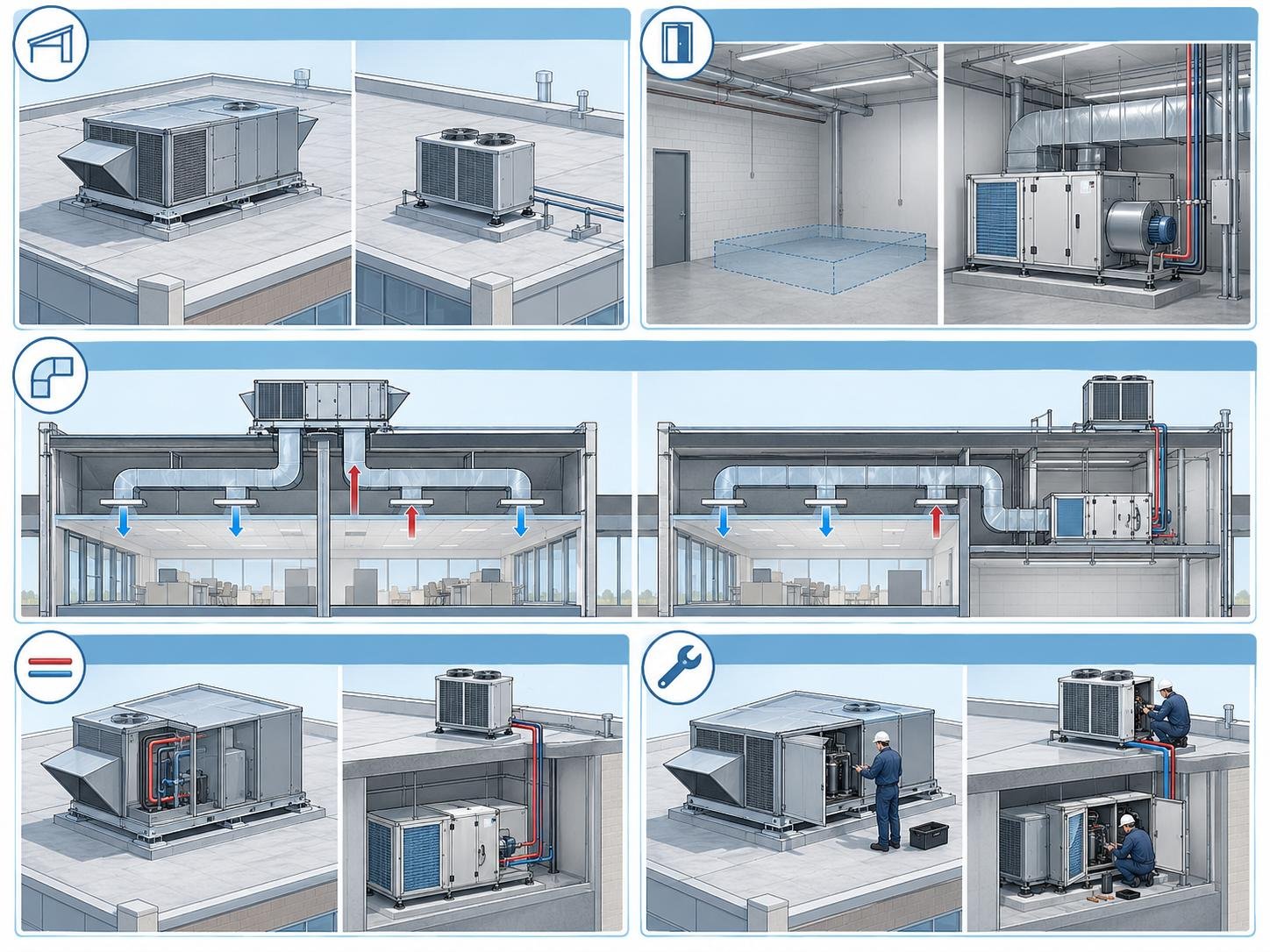

1. قارن مساحة السطح والمساحة الداخلية معًا

الخطأ هو أن تسأل فقط: «هل عندي مكان على السطح؟»

Rooftop يحتاج footprint خارجيًا، structural support، service clearances، openings/curbs، ومسار رفع واستبدال. أما DX/AHU فيحتاج موقعًا للـAHU، خدمة حولها، موقعًا للوحدة الخارجية، refrigerant piping route، drain ومسارات دكت.

النظام الذي يبدو أوفر مساحة في جزء من المبنى قد يستهلك مساحة أكبر في جزء آخر.

2. راجع الدكت والضغط الاستاتيكي قبل اختيار المعدة

الـRooftop والـAHU كلاهما يجب أن يحققا airflow المطلوب ضد مقاومة الشبكة.

لذلك يجب حساب أو تقدير duct friction، fittings، filters، dampers، grilles/diffusers، coils وأي accessories مؤثرة، ثم مقارنة ذلك بالـexternal static pressure المتاح من المروحة.

اختيار سعة تبريد صحيحة لا يضمن وحده وصول كمية الهواء المطلوبة إلى الفراغات.

إذا أردت فهم هذا الجانب بتفصيل أكبر، راجع أيضًا دليل كيف يؤثر تصميم الدكت على كفاءة التكييف والضوضاء؟

3. الهواء النقي وجودة الهواء لا يحددهما اسم النظام

قد يعطي الانطباع أن AHU تعني تلقائيًا IAQ أعلى أو أن Rooftop محدود دائمًا، لكن هذه قاعدة غير دقيقة.

كلا النظامين يمكن — حسب الطراز والتكوين — أن يتضمنا outdoor air، filtration، economizer أو mixing options وcontrols. الفرق الحقيقي يظهر في متطلبات المشروع والخيارات المتاحة في المعدات الفعلية والمساحة والضغط وطريقة التحكم.

لذلك يجب تحديد fresh-air requirement وfiltration requirement قبل اختيار الموديل، لا بعده.

4. قارن التحكم في المناطق Zoning

إذا كانت الوحدة تخدم منطقة واحدة كبيرة، تكون استراتيجية التحكم أبسط. أما إذا كانت تخدم عدة مناطق، فاسأل:

• هل الأحمال متشابهة؟
• هل الجداول متشابهة؟
• هل سيستخدم النظام VAV أو dampers أو وحدات مستقلة؟
• هل كل منطقة تحتاج setpoint مستقلًا؟
• كيف يتغير airflow عند الأحمال الجزئية؟
• كيف يتم الحفاظ على ventilation عند تغير التدفق؟

لا تجعل قرار Rooftop vs AHU منفصلًا عن control strategy.

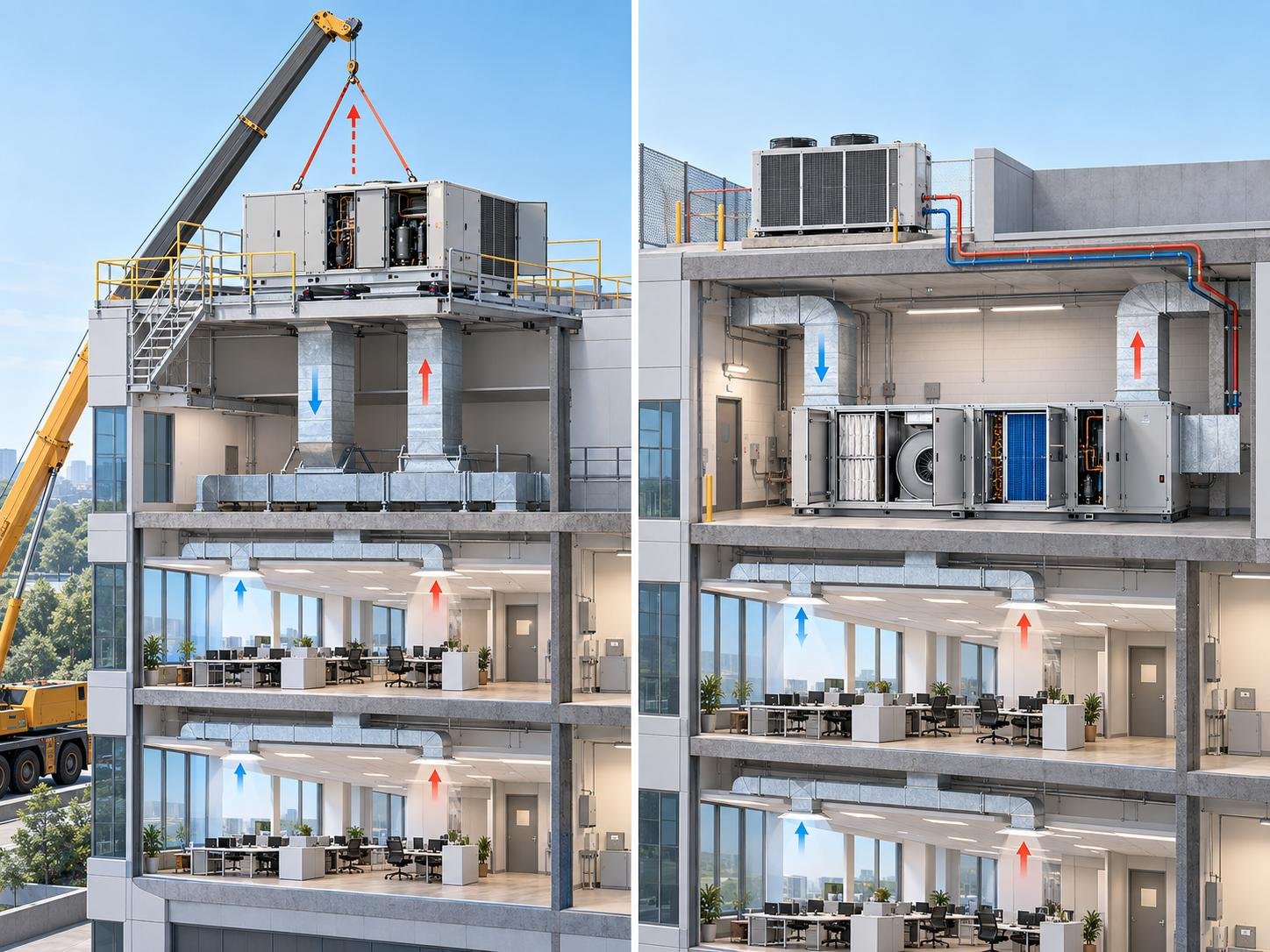

5. الصيانة: الوصول أهم من مكان الجهاز

يُقال أحيانًا إن Rooftop أسهل دائمًا في الصيانة لأن المعدات على السطح. هذا ليس صحيحًا في كل مشروع.

قد يكون الوصول ممتازًا إذا يوجد roof access آمن وservice clearances كافية، وقد يكون سيئًا إذا كان الوصول إلى السطح صعبًا. وبالمثل، وجود AHU في غرفة خدمات يمكن أن يحسن الوصول، لكن فقط إذا كانت هناك مساحة صيانة فعلية.

المعيار الصحيح هو serviceability وليس «داخل أم خارج» فقط.

6. راجع الضوضاء والاهتزاز

في Rooftop يوجد مصدر compressor/fan فوق أو قرب المبنى، لذلك يجب مراجعة vibration isolation والانتقال للهيكل والدكت.

في DX/AHU قد تكون الـAHU أقرب إلى الفراغات المشغولة، لذلك يجب مراجعة fan noise والدكت ومعالجة غرفة الخدمات.

في الحالتين، سوء الموقع قد يصنع مشكلة حتى لو كانت المعدة نفسها جيدة.

7. راجع مسافة ومسار دائرة التبريد في DX/AHU

في split DX يجب التحقق من refrigerant pipe length، elevation difference، pipe sizing، oil return، charging requirements وحدود المصنع. هذه التفاصيل تختلف حسب المعدات، ولذلك لا توجد مسافة واحدة يمكن تعميمها.

في Rooftop packaged DX تكون دائرة التبريد الرئيسية داخل الوحدة نفسها، ما يقلل field refrigerant piping بين indoor/outdoor equipment.

8. التركيب الأسرع ليس قاعدة مطلقة

تجميع المكونات داخل Rooftop يمكن أن يقلل بعض أعمال الموقع ويجعل التركيب مباشرًا في مشاريع كثيرة، لكن الزمن الفعلي يعتمد على تجهيز السطح والقواعد والرفع والفتحات والدكت والكهرباء والcommissioning.

وبالمثل، split DX/AHU قد يكون أكثر مرونة في مشروع قائم أو مبنى له قيود تركيب تمنع rooftop unit كبيرة.

9. كيف تتعامل مع الأعطال والاستمرارية؟

اسأل عن تكوين المشروع:

• وحدة كبيرة واحدة أم عدة وحدات؟
• ما المساحة التي تتوقف إذا تعطلت وحدة؟
• هل توجد مناطق حرجة؟
• هل مطلوب redundancy؟

أحيانًا يكون تقسيم الحمل على عدة وحدات أكثر أهمية من اختيار عائلة المعدات نفسها.

10. لا تقارن الكفاءة من اسم النظام

لا توجد قاعدة تقول إن كل Rooftop أقل كفاءة من كل split DX/AHU أو العكس.

الكفاءة تتأثر بالموديل، ظروف التصنيف، الأداء عند الأحمال الجزئية، high-ambient performance، fan power، duct pressure، controls، ventilation، التشغيل والصيانة.

قارن بيانات المعدات الفعلية عند ظروف المشروع بدل مقارنة الاسم التجاري للنظام.

جدول قرار مبسط

الجدول أداة فرز أولية فقط، وليس اختيارًا نهائيًا.

ما البيانات التي يجب تجهيزها قبل القرار؟

1. نوع المبنى واستخدامه.
2. الموقع وظروف التصميم.
3. الأحمال الحرارية لكل منطقة.
4. المخططات المعمارية.
5. عدد المناطق وجداول التشغيل.
6. متطلبات fresh air والفلترة.
7. أماكن السطح وغرف الخدمات.
8. قيود الأحمال الإنشائية المعروفة.
9. مسارات الدكت.
10. متطلبات الصوت.
11. استراتيجية التحكم/BMS إن كانت مطلوبة.
12. نطاق التوريد والتركيب المطلوب.

أخطاء شائعة

اعتبار DX نظامًا مقابل Rooftop

الـRooftop نفسه قد يكون DX. المقارنة الصحيحة يجب أن تحدد packaged مقابل split configuration.

اختيار النظام من السعة فقط

نفس tonnage لا يعني نفس air-side performance أو ventilation أو controls.

تجاهل الموقع والصيانة

الجهاز الذي يناسب الأحمال قد يكون غير عملي إذا لم توجد خدمة أو replacement access.

افتراض أن AHU دائمًا أفضل للهواء النقي

يعتمد ذلك على configuration والمعدات المطلوبة، وليس على الاسم وحده.

افتراض أن Rooftop أسرع وأرخص دائمًا

قد يكون أبسط في مشاريع كثيرة، لكن structural/lifting/duct/electrical requirements قد تغير الصورة.

مقارنة عروض غير متكافئة

تأكد أن العرضين يشملان النطاق نفسه من controls, ductwork, fresh air, electrical, commissioning وغيرها.

أسئلة شائعة

هل Rooftop Package يعتبر تكييفًا مركزيًا؟

يمكن استخدامه كحل مركزي أو شبه مركزي يخدم مساحة أو منطقة عبر شبكة دكت، بحسب تكوين المشروع.

هل Rooftop Package هو DX؟

الكثير من وحدات Rooftop التجارية تستخدم direct-expansion refrigeration، لذلك يمكن أن يكون الـRooftop نفسه DX.

هل AHU تعني Chilled Water؟

لا. AHU قد تحتوي chilled-water coil أو DX coil أو تكوينًا آخر.

أي النظامين أفضل للفنادق؟

لا يمكن الإجابة من نوع المبنى وحده. الفنادق ذات المناطق المستقلة قد تجعل حلولًا أخرى مثل VRF أو chilled-water/FCU تستحق المقارنة أيضًا.

أيهما يحتاج دكت؟

كلا التكوينين اللذين نتحدث عنهما هنا يعتمدان على air distribution عبر ductwork من الوحدة أو الـAHU إلى الفراغات.

كيف تنتقل من المقارنة إلى قرار مشروع؟

لا تبدأ من اختيار اسم النظام، بل من الأحمال، zoning، الهواء الخارجي، المساحات، الدكت، الخدمة والتحكم.

بعد ذلك يمكن مقارنة Rooftop Package وSplit DX/AHU — أو استبعاد الاثنين لصالح بديل آخر إذا كانت متطلبات المشروع تقود إلى ذلك.
